JF系列超微粉碎机是本公司在吸收国内外先进粉碎技术基础上自主研发的新一代超细粉碎自动化设备。本机具有设计新颖、结构紧凑、检修方便、低能耗、成品粒径分布窄等优点，适用于锂电池、化工、医药、饲料、塑料、食品、非金属矿等行业的超微粉碎加工，成品粒度可达2～10um。

超微粉碎机用途及特点

本机可广泛适用于锂电池、医药、化工、染料、饲料、食品、烟草、塑料、植物纤维等行业物料的超微粉碎。本机具有超微粉碎及微粉分级双重功能，通过调节分级叶轮的转速即可控制成品粒度。本机安装有电动反转机构，使维修、清理十分方便；同时本机具有自冷功能，粉碎温升低，特点适合热敏性物料的粉碎。

三、工作原来及技术特点

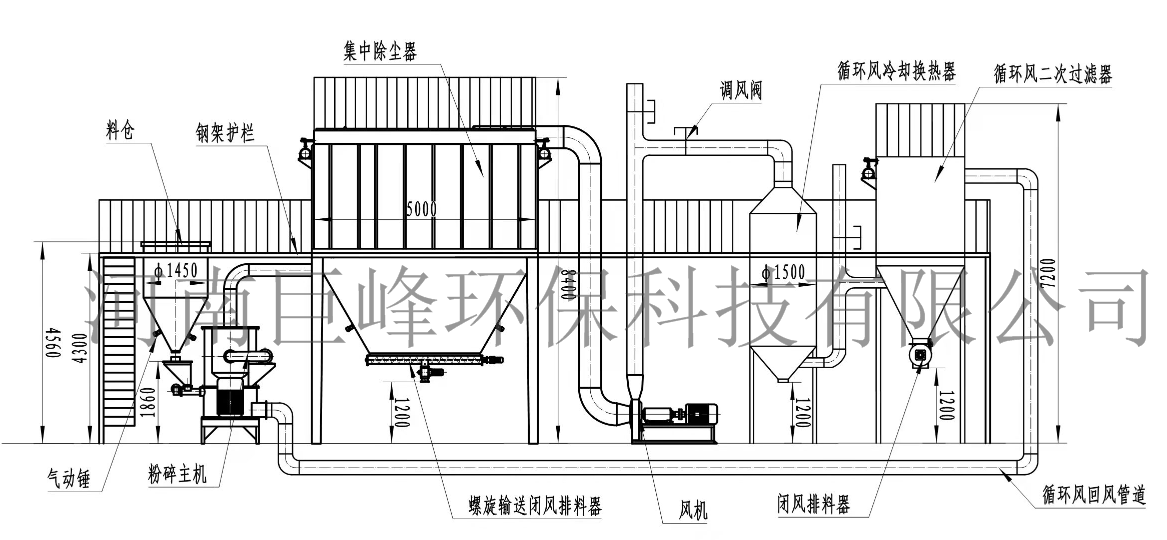

1、主机工作原理，设备示意尺寸及平面布置图

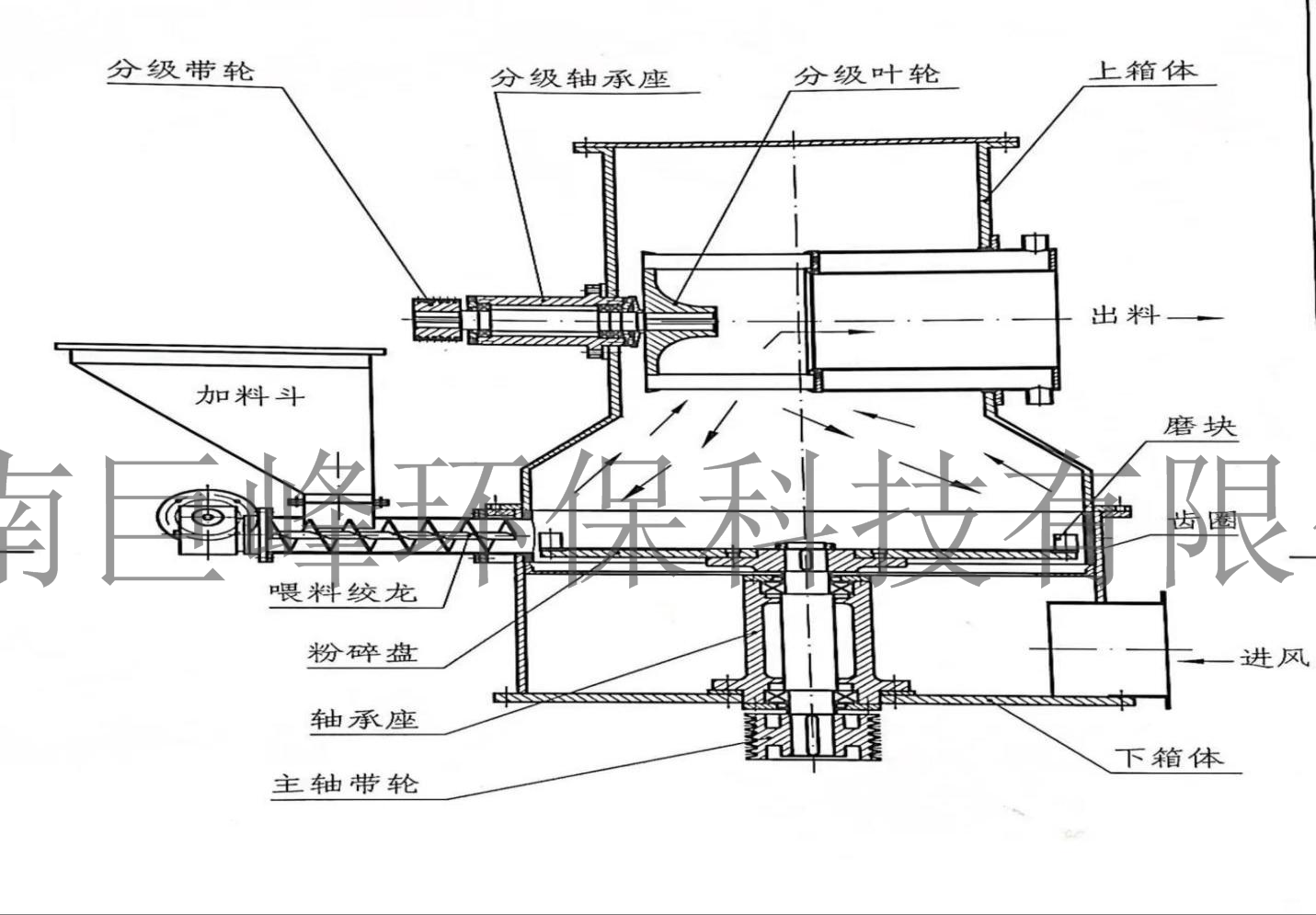

本机工作原理如下图所示:

 物料经加料装置送入粉碎室，在冲击锤及气流的高速冲击下相互碰撞、剪切、摩擦、研磨而被粉碎，粉碎后的物料在上升气流的作业下进入分级室进行分级，合格后的细粉穿过分级叶轮从出料管排出后被集料器收集，不合格的细粉被分级叶轮甩出后沿内壁回到粉碎室进行重新粉碎。2、技术特点

（1）本机下部为立轴式超微粉碎机，上部为卧室涡轮高精度分级机，能同时完成物料的超细粉碎和微粉分级两道工序。（2）通过调节高精度分级叶轮的转速和系统风量的大小，不停机即可调节成品的粒度。

（3）本机在负压状态下工作，具有冷却功能，粉碎温升低，特别适合热敏性物料的粉碎加工，产品粒度均匀。

（4）本机采用新颖进口窄V带转动，具有传递功能大、效率高等特点。

（5）本机高速转子件经过静平衡及精密动平衡试验，运转平衡，不需要打地基及安装地脚螺栓，主机只要放在水平地面上或安装防震垫即可。

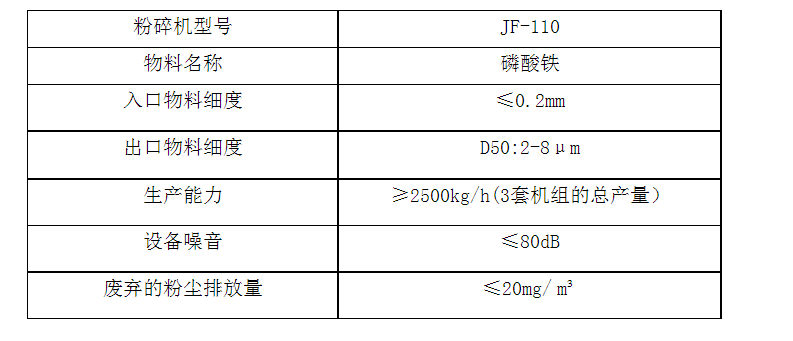

      生产工艺参数

（1）成套外型尺寸：13000mm*11500mm*8500mm

（2)钢架平台尺寸：1300mm*11500mm*4300mm

 (3)设备组件最大的重量约：5000kg

 (4)设备检修的重量约：450公斤
