单体回转热裂解炉（又称：无氧热解回转炉、连续式回转炭化炉、无氧热解回转窑、回转裂解炉窑）

巨峰科技自主研发的单体式回转热解炉，炉体为水平或略微倾斜、炉为缓慢旋转的密闭圆筒形炉体。物料从一端连续进入，在炉体的转动作用下物料不断被翻滚、扬板散撒、均匀混合，同时向前移动。在整个行进过程中，物料在隔绝空气的条件下被间接或直接加热，完成挥发及热分解反应，结尾残渣从尾端连续排出进入冷却系统，裂解的高温物料进行冷却至安全温度排出机外。

裂解炉内壁中设有推进螺旋和多道扬板，物料靠回转窑的水平角度或螺旋叶片滚筒旋转进行推进，加热方式为外炉筒加热，加热热源有油加热、燃气加热、电加热（电阻加热、电磁感应加热、微波加热）等形式；该裂解炉旋转速度从一转达到十转之间，物料从40-100min之间可调。

回转式无氧热裂解炉通过回转炉体、氮气保护、密封系统、外热式加热及冷却系统等结构设计，在无氧条件下实现有机废物的热裂解和资源化，是一种效率、环保的热处理技术。相关技术已在多个工业项目中应用，具备较强的工程成熟度和推广价值。

 回转炉技术的突出优点：  回转炉结构决定了它拥有一系列独特的优势，特别适合处理成分复杂、形态不均一的物料。

1. 优异的混合与传热性能：炉体内设有旋转和内部的抄板，使物料不断翻动抛撒，避免了静态床层中常见的“结块”、“搭桥”和“热阻”问题。

·物料受热均匀，避免了局部过热或未反应完全的情况，确保了产品品质的一致性和稳定性；热阻小传热效率高，翻滚大大增加了物料与热壁的接触面积，加快了传热速率，提高了生产效率。

2. 广泛的原料适应性：“不挑食”：这是回转炉优点之一。它可处理各种形态和性质的物料，包括：

（1）·高粘度物料：如污泥、油泥；

（2） 易结块物料：如某些城市生活垃圾；

（3）颗粒不均物料：从粉状生物质到块状废轮胎碎片；

（4）高含水率与粘性物料：回转结构能有效防止物料黏结。

3. 强大的自清洁能力： 物料的持续翻滚与摩擦，可有效清洁炉壁，防止焦油或熔融物在炉内壁上沉积结焦，保证运行连续性和稳定性。

4. 连续化稳定性：回转炉具有进出料连续性、结构简单、投资小、产品稳定、维修方便、易操作、易自动化度等优点，易工业化大规模生产。

5. 可灵活调节工艺参数：通过调节炉体的转速、倾斜角度和温度分区，可控制物料在炉内的停留时间和反应强度，从而优化产物分布与裂解质量。

6. 可靠性与可扩展性：回转炉是种非常成熟的工业设备，在水泥、冶金等行业有长期应用历史，机械结构可靠。从小型实验机到日处理数百吨的大型工业化装置，技术装备放大路线相对清晰、成熟。

工作流程简述：

1. 进料：预处理后的物料（如破碎后的垃圾、污泥、生物质）通过密封进料装置送入回转炉前端。1. 密封进料：预处理后的物料（如破碎的垃圾、污泥、生物质）通过专用的密封装置（如星形给料机、螺旋进料器）连续送入回转炉的上端，确保系统内部与外界空气隔绝。

2. 热解：炉体缓慢旋转，物料在内部被抄板（内壁上的扬料板）不断带起、洒下，形成“瀑布状”，与热表面充分、均匀接触。

    旋转与传输：

   · 炉体以一个微小的倾角（通常为1-3度）安装，并在电机驱动下缓慢旋转（转速可调，通常为0.5-5 RPM）。

   · 炉体内壁通常装有抄板，它们在旋转过程中将物料抄起，到达一定高度后让其如“瀑布”般洒落。

  3. 加热：热源（高温气、电加热或燃烧的合成气）在炉体外的夹套内流动，通过炉壁对物料进行间接加热（这是常见和清洁的方式）。

     无氧热解：

   · 热量通过间接加热的方式传递给物料（常用且环保的方式），即高温热源（如燃烧的烟气、电加热器）在炉体外的夹套中流动，热量通过炉壁传导给内部的物料。

   · 物料在翻滚运动中，与热壁充分、均匀地接触，温度逐渐升高至目标热解温度（通常为450-600°C）。在无氧环境下，有机物大分子发生裂解。

  4. 出渣与排气：热解完成后的固体残渣（生物炭）从炉尾排出。过程中产生的热解油气从炉体中段或尾部的排气口引出，进入后续的冷凝分离系统。

     固体产物：热解完成后形成的固态残渣（生物炭）在重力作用和炉体旋转的推动下，逐渐向低端移动，最后通过密封出料装置排出。

     气体产物：热解过程中产生的挥发性油气，从炉体中部或尾端的排气口被引出，随后进入冷凝系统，分离为液态的热解油和气态的合成气。

适用场合

回转式无氧裂解炉凭借着混合传热性能，广泛的原料适应性，在固体废弃资源化领域占据了不可替代的地位。

它特别适用于以下棘手物料：

1. 市政污泥与工业污泥，契合应对其高粘度，易结块的特性；

2. 成分复杂的城市生活垃圾（RDF），能够适应其中混杂的各种形状和性质的组分；

3. 废锂电池，废轮胎，废塑料，块状或片状物可在炉内均匀受热分解；

4. 生物质类如农业秸秆，林业废弃物等一切生物有机类；

5. 危险废物，如油泥，含油金属屑，废矿物油，医疗垃圾，制药废渣等含有机废物危险均可实现无害化与资源化。

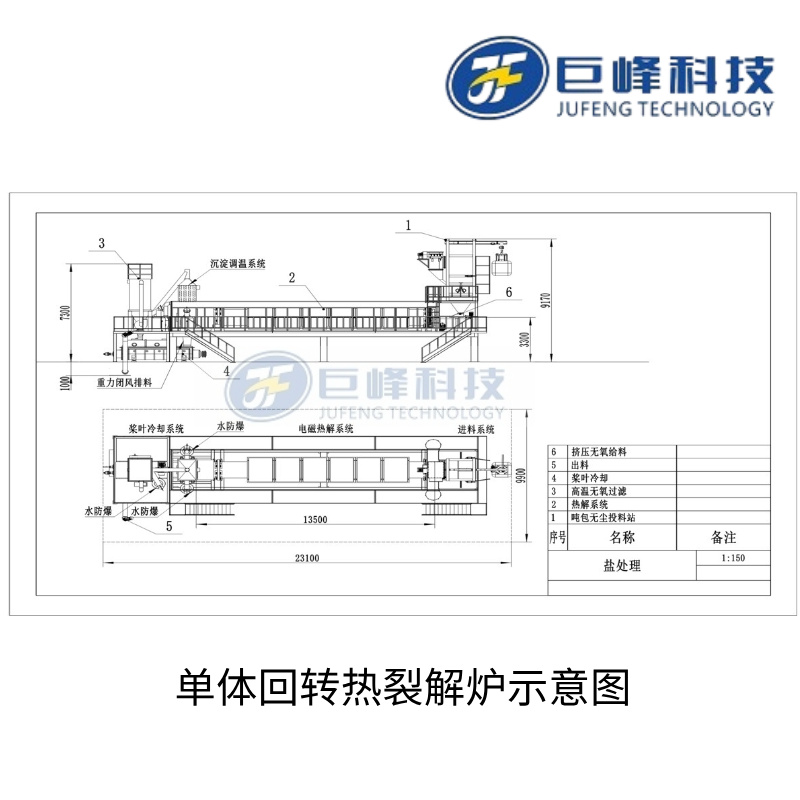

单体回转热裂解炉示意图

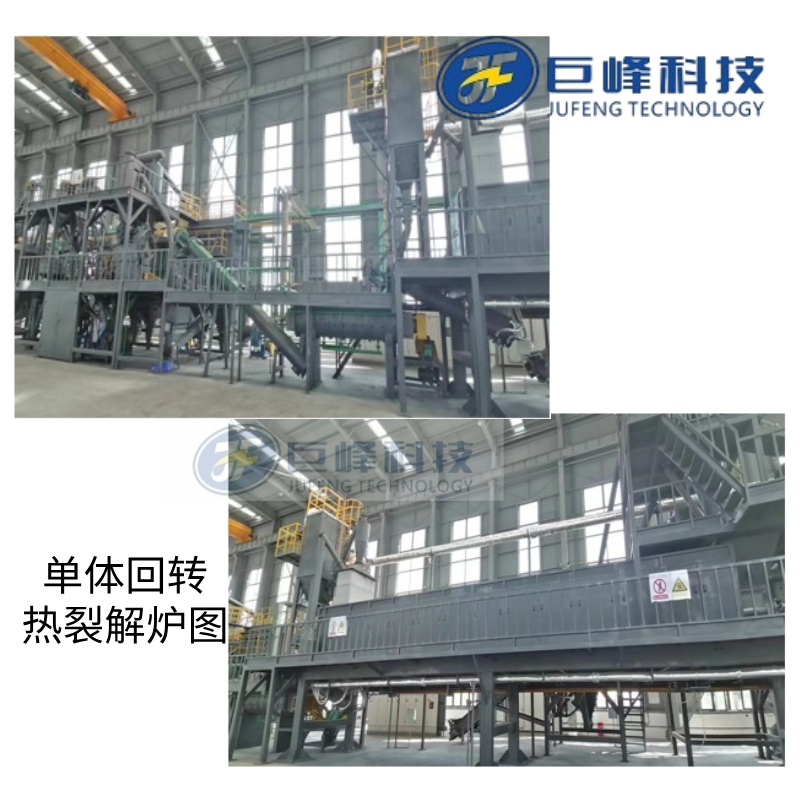

单体回转热解炉设备图
