废正极片低温等离子物理修复技术-（第五代等离子体修复再生技术）

上一页——正极片热解微波物理修复工艺技术流程简述

       巨锋与中国科学院过程所曹宏博导团队、康飞博士研发组共同努力下，历经2年多研发出废正极片“低温等离子＋微波热修复再生技术”全流程生产技术，废正极片通过“低温等离子体分解＋柔性剥离＋微波修复＋粉碎分级”四步完成物理干法再生。该设备使用哈氏合金C22、C276材质，防止氟化氢的腐蚀；其他设备全部使用碳化钨、陶瓷及特氟龙喷涂，防止杂质污染修复再生材料；

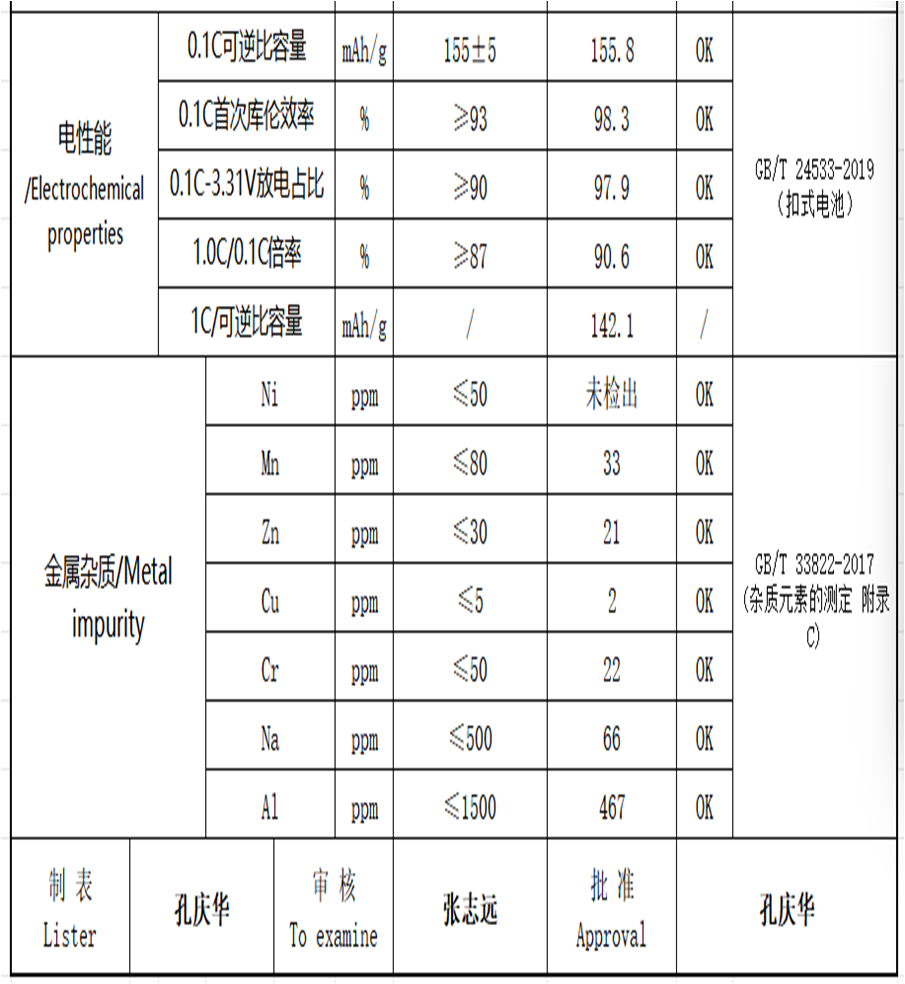

此技术再生的正极磷酸铁锂材料性能已接近原生材料，能大大降低电池成本和环境负担，该技术具备良好的资源化和产业化前景。该技术是一种创xin型废旧锂电池正极材料全干法物理再生工艺，通过四步协同作用实现废正极材料的结构修复与性能恢复，无需传统湿法冶金的酸碱使用和大量水资源消耗，大幅缩短工艺流程，降低能耗和污染，是锂电池回收领域的重大技术突破。

1. 低温等离子体作用原理：撕破后正极片利用等离子体中的高能电子、离子、自由基等活性粒子，轰击和化学降解双重效率选择性分解正极料表面的粘结剂 (如 PVDF) 和 SEI 膜，同时修复材料表面晶格缺陷，恢复材料结构完整性。粘结剂去除率 > 95%，暴露出清洁的活性材料表面，在不损伤主体结构的前提下，提高材料表面活性。为后续剥离和修复创造条件。

2. 柔性脱粉：经过低温等离子体分解后，材料与铝箔结合力非常弱，采用柔性的强气流冲击或柔性揉搓等“柔性”方式，即可使 LiFePO4粉层整片剥离，粉-箔分离率 >98%，Al元素含量＜0.03%，粉体零破损、形貌保持棱角完整。“柔性”意在剥离而非粉碎，对磷酸铁锂的晶体结构破坏小，避免了过度机械导致材料结构的缺陷和铁污染。

3. 微波热修复原理：柔性剥离的正极材料进行微波热修复，微波为体相加热直接作用于材料内部，实现快速 (100-300 秒)、均匀的体相加热，避免传统加热的 "外热内冷" 问题。微波场促使锂离子从基态跃迁至激发态，显著提高锂离子在材料晶格中的迁移速率；准 确控制的热冲击使材料晶格迅速修复，恢复原始层状结构，抑制锂有害相变。同时使材料中微量的碳进行半石墨化，提供材料的振实密度及降低比表面积，通过材料综合性能。

4. 材料细碎：通过粉碎使材料达到合适的粒径分布，通过气流粉碎、研磨和气流分级等物理法，控制再生磷酸铁锂粉碎至D50≈1-2µm粒度，确保活性物质与导电剂、粘结剂的均匀混合，从而提供一致的性能，满足电池再生产品质量稳定，提升其充放电容量和循环寿命。

等离子修复技术优势与创新点

1. 环保效益

• 零废水排放：全程无酸碱使用，避免传统湿法冶金的大量污染

• 低废气排放：处理温度低 (比传统火法低 300-500℃)，能耗降低 68%

• 材料全利用：金属回收率 > 99.2%，铝箔可直接回用




2. 经济效益

• 流程大幅简化：从传统 10 + 步骤压缩至 3-5 步，生产效率提升 70%

• 成本显著降低：省去前驱体合成环节 (占正极成本 40-60%)，综合成本降低 25-40%

• 产品附加值高：再生材料性能可达原生材料的 90-95%，可直接用于新电池生产

3. 技术创新

• 直接再生：保留材料原有晶体结构，避免 "资源 - 产品 - 废弃物" 单向循环

• 超快速处理：微波热修复仅需 100-300 秒，而传统烧结需 10-20 小时

• 普适性强：适用于三元材料 (NCM/NCA)、磷酸铁锂、钴酸锂等多种正极体

4. 四大技术协同机制

• 等离子体预处理为柔性剥离创造条件：降低粘结剂强度，使剥离有效解决且更小

• 微波修复与等离子体协同：等离子体清除表面障碍，微波提供内部修复能量，效率提升 50%

• 粉碎分级作为修复后处理：确保再生材料的粒度均匀性和电化学性能一致性

• 全干法工艺：摒弃传统湿法冶金的 "溶解 - 沉淀 - 再合成" 路线，实现 "修复 - 再生" 一步到位

• 结构直接修复：保留材料原有晶体结构，避免 "资源 - 产品 - 废弃物" 单向循环

• 快速修复：微波技术将修复时间从传统烧结的10-20小时缩短至100-300 秒

低温等离子体分解 +柔性剥离+ 微波修复 + 粉碎分级" 物理干法再生技术通过四步协同创新，实现了废旧锂电池正极材料的效率、低耗、环保再生，是对传统回收技术的突破。该技术不仅解决了环保难题，还大幅降低了生产成本，为新能源产业链的可持续发展提供了强有力支撑。
